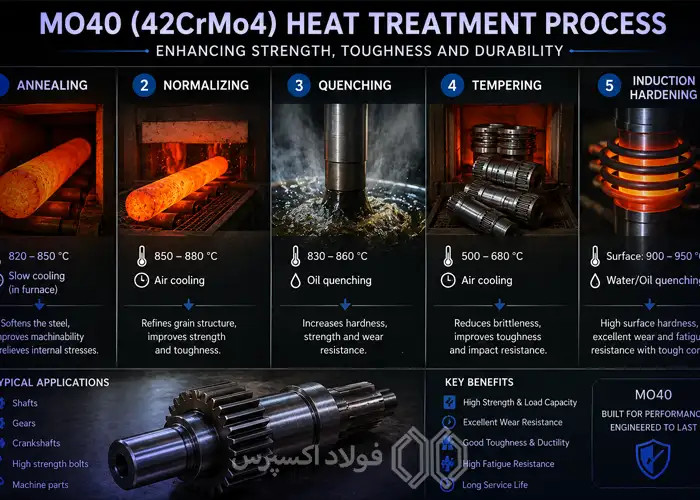

عملیات حرارتی فولاد MO40

آنیلینگ (Annealing)
در عملیات آنیلینگ، فولاد MO40 تا دمای حدود 820 تا 850 درجه سانتی‌گراد گرم شده و سپس به‌آرامی داخل کوره سرد می‌شود. این فرآیند باعث کاهش سختی، افزایش شکل‌پذیری، بهبود ماشینکاری و حذف تنش‌های داخلی شده و فولاد را برای انجام فرآیندهای ساخت و ماشینکاری آماده می‌کند.

نرماله (Normalizing)
در فرآیند نرماله، فولاد تا دمای 850 تا 880 درجه سانتی‌گراد گرم شده و سپس در هوای آزاد سرد می‌شود. این عملیات موجب ریز شدن دانه‌بندی، یکنواخت شدن ریزساختار، افزایش استحکام و بهبود چقرمگی شده و خواص مکانیکی فولاد را متعادل می‌کند.
 سختکاری (Quenching)
در عملیات کوئنچ، فولاد MO40 پس از گرم شدن تا دمای 830 تا 860 درجه سانتی‌گراد، به‌سرعت در روغن سرد می‌شود. این فرآیند موجب تشکیل ساختار مارتنزیتی شده و سختی، استحکام کششی و مقاومت به سایش فولاد را به میزان قابل‌توجهی افزایش می‌دهد.
 تمپرینگ (Tempering)
پس از سختکاری، فولاد تحت عملیات تمپر در دمای 500 تا 680 درجه سانتی‌گراد قرار می‌گیرد. این مرحله با کاهش تردی، افزایش چقرمگی، مقاومت به ضربه و پایداری خواص مکانیکی، تعادل مناسبی بین سختی و استحکام ایجاد می‌کند و مهم‌ترین مرحله برای استفاده صنعتی از فولاد MO40 محسوب می‌شود.
 سختکاری القایی (Induction Hardening)
در سختکاری القایی، تنها سطح قطعه توسط جریان القایی گرم شده و بلافاصله کوئنچ می‌شود. این روش باعث ایجاد سختی بسیار بالا در سطح، مقاومت عالی به سایش و خستگی شده، در حالی که مغز قطعه همچنان چقرمه و مقاوم باقی می‌ماند؛ به همین دلیل برای شافت‌ها، چرخ‌دنده‌ها، محورها و قطعات تحت بار کاربرد گسترده‌ای دارد.
